(SSE710-2023) -  Τζαμαλ Οδυσσεας Μααιτα

Περιγραφή Μαθήματος

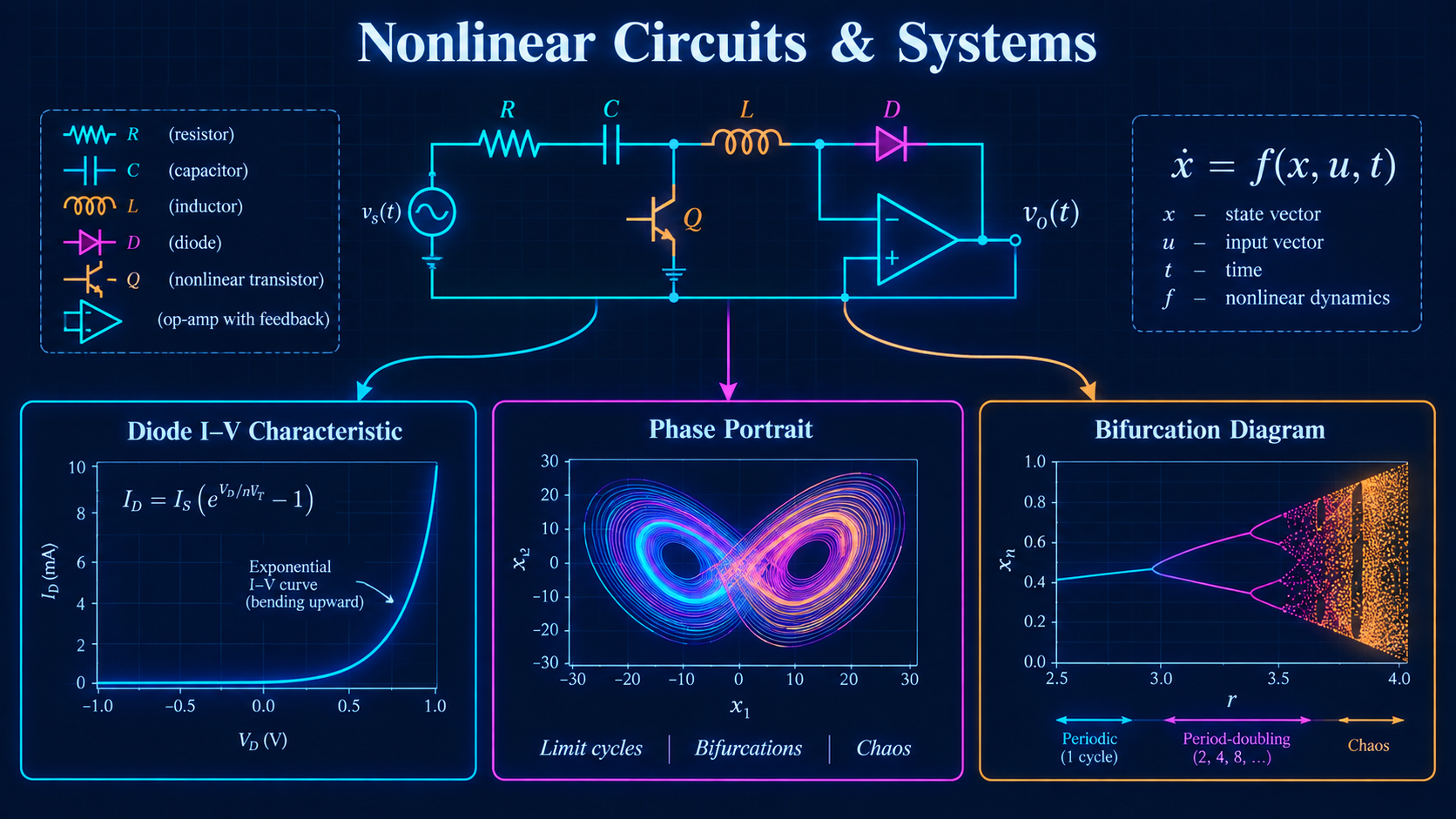

Το μάθημα πραγματεύεται τη μελέτη μη γραμμικών ηλεκτρικών και ηλεκτρονικών κυκλωμάτων, με αφετηρία βασικές έννοιες της μη γραμμικής δυναμικής και της θεωρίας συστημάτων. Εξετάζονται οι χαρακτηριστικές τάσης–ρεύματος (v−i) μη γραμμικών αντιστατικών στοιχείων δύο ακροδεκτών και η μετάβαση από το ιδανικό γραμμικό στοιχείο σε ρεαλιστικά μη γραμμικά στοιχεία, όπως οι απλές δίοδοι, οι δίοδοι σήραγγος, οι δίοδοι Zener και οι λυχνίες Νέον.

Ιδιαίτερη έμφαση δίνεται στις συνδέσεις μη γραμμικών στοιχείων σε σειρά, παράλληλα ή σε μικτές διατάξεις, στις έννοιες της δυαδικότητας, καθώς και στις κατά τμήματα γραμμικές προσεγγίσεις για την ανάλυση και σχεδίαση κυκλωμάτων. Μελετώνται οι κοίλες και κυρτές χαρακτηριστικές αντιστάσεων, οι αντιστάτες ελεγχόμενοι από τάση ή ρεύμα, καθώς και ο προσδιορισμός των σημείων λειτουργίας συνεχούς ρεύματος μέσω αναλυτικών, γραφικών και αριθμητικών μεθόδων.

Το μάθημα περιλαμβάνει επίσης κυκλώματα τελεστικών ενισχυτών, τη λειτουργία τους στη γραμμική περιοχή και στον κόρο. Αναλύεται η μη γραμμική ανάδραση, η υλοποίηση μετατροπέων αρνητικής αντίστασης και η σύνθεση κατά τμήματα γραμμικών χαρακτηριστικών.

Τέλος, παρουσιάζονται οι memristors ως στοιχεία με ιδιότητες μνήμης, καθώς και η υλοποίηση μη γραμμικών δυναμικών συστημάτων μέσω ηλεκτρικών και ηλεκτρονικών κυκλωμάτων. Η θεωρητική μελέτη συνοδεύεται από εφαρμογές προσομοίωσης στο περιβάλλον Multisim, ώστε οι φοιτητές και οι φοιτήτριες να μπορούν να αναλύουν, να σχεδιάζουν και να επαληθεύουν τη δυναμική συμπεριφορά μη γραμμικών κυκλωμάτων.
